Toleranzen für Rollen und Formstanzteile nach Mass
Das Wichtigste in Kürze
- Unsere Rollenschneiderei arbeitet beim Zuschneiden von Rollenware wie Klebebänder und Oberflächenschutzfolien mit grösster Sorgfalt und Präzision.
- Ausserdem fertigen wir Formstanzteile nach Mass. Unsere Mitarbeitenden halten sich dabei an die Norm ISO 2768-1 für allgemeine Toleranzen bei Längen- und Winkelmassen wie Durchmesser, Radien, Abstände, Schrittweiten oder Fasenhöhen für gebrochen Kanten.
- Bei Schaumstoff-Zuschnitten und Formstanzteilen wird nach der Norm DIN 7715, Klasse P3 gearbeitet.
- Sofern keine abweichenden kundenseitigen Anforderungen mitgeteilt werden, werden Aufträge von uns automatisch nach den genannten Normen produziert.
Toleranzklassen für Formstanzteile und Rollenware aus Klebebändern und Oberflächenschutzfolien
Mit der Toleranzklasse wird die jeweilige werkstattübliche Genauigkeit angegeben. Der Kleinbuchstabe am Ende der Norm bezeichnet die Grösse des Toleranzbereichs: f steht für fein, m steht für mittel, c steht für grob und v steht für sehr grob.
Bei der Produktion von Formstanzteilen und dem Zuschneiden von Rollenware richten wir uns nach der DIN ISO 2768-1.
Toleranzklasse für Formstanzteile
Für die Formstanzteile aus unserer Produktion gilt grundsätzlich die grobe Toleranz-Norm ISO 2768-1 c. Stanzteile, für die ein Werkzeug aus Stahldraht gefertigt wird, erfordern diesen grosszügigeren Toleranzbereich. Bei Stanzteilen auf Bogen können wir dank moderner Cutting-Systeme einen mittleren Toleranzbereich gemäss der Norm ISO 2768-1 m gewährleisten.
Toleranzklasse für Rollenware

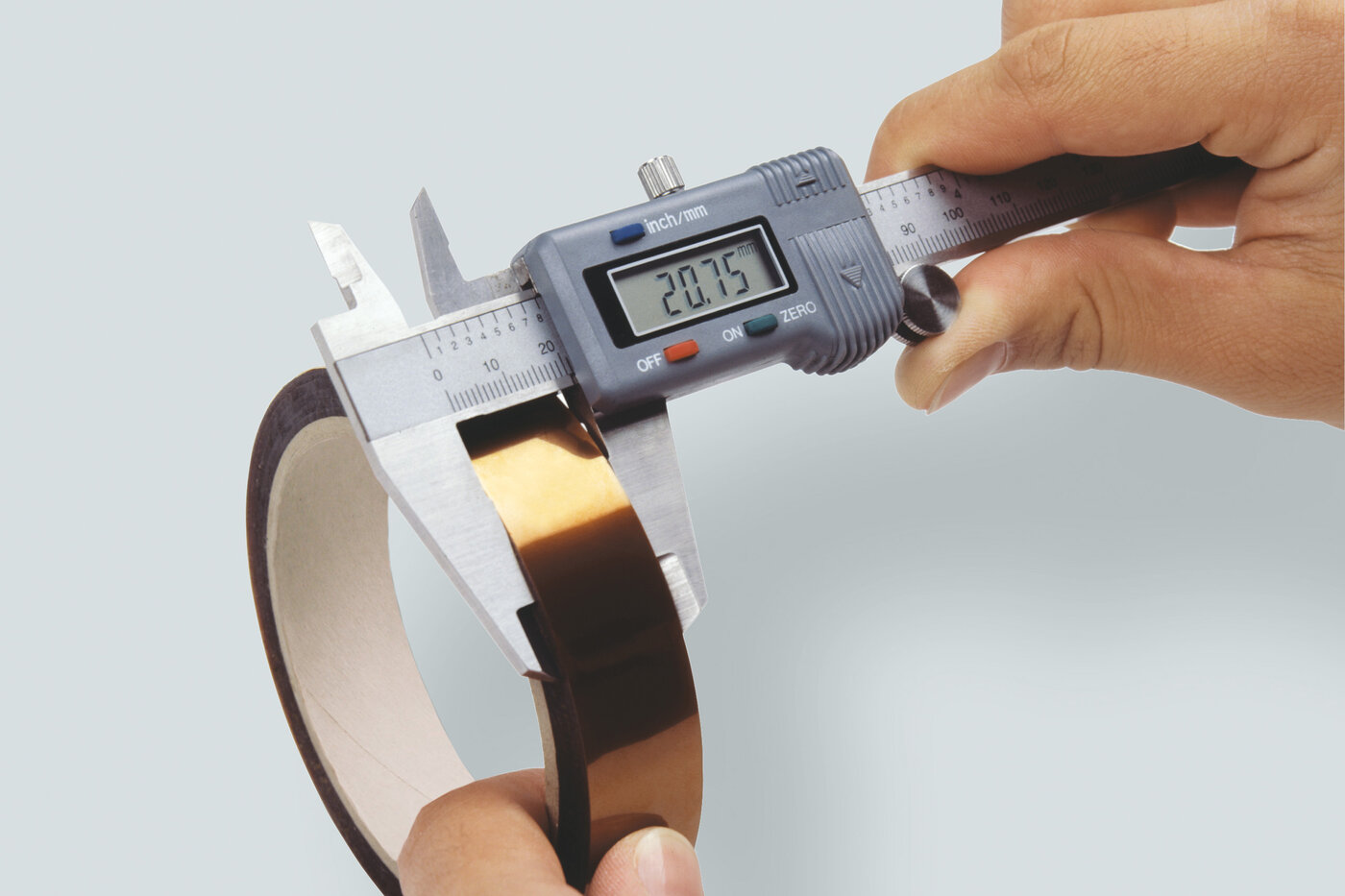

Beim Zuschneiden von Klebebändern oder Oberflächenschutzfolie auf Rollen halten wir uns an die mittlere Norm DIN ISO 2768-1 m. Die kleinstmögliche Dimension für zugeschnittene Klebebandrollen beträgt bei uns 1mm.
Kundenspezifische Toleranz
Je nach Materialtyp, Dicke und Sollbreite sind andere Toleranzen möglich. Die Umsetzung muss aber vorab abgeklärt und vereinbart werden.
Detaillierte Masse und Toleranzen können Sie den folgenden Tabellen entnehmen.

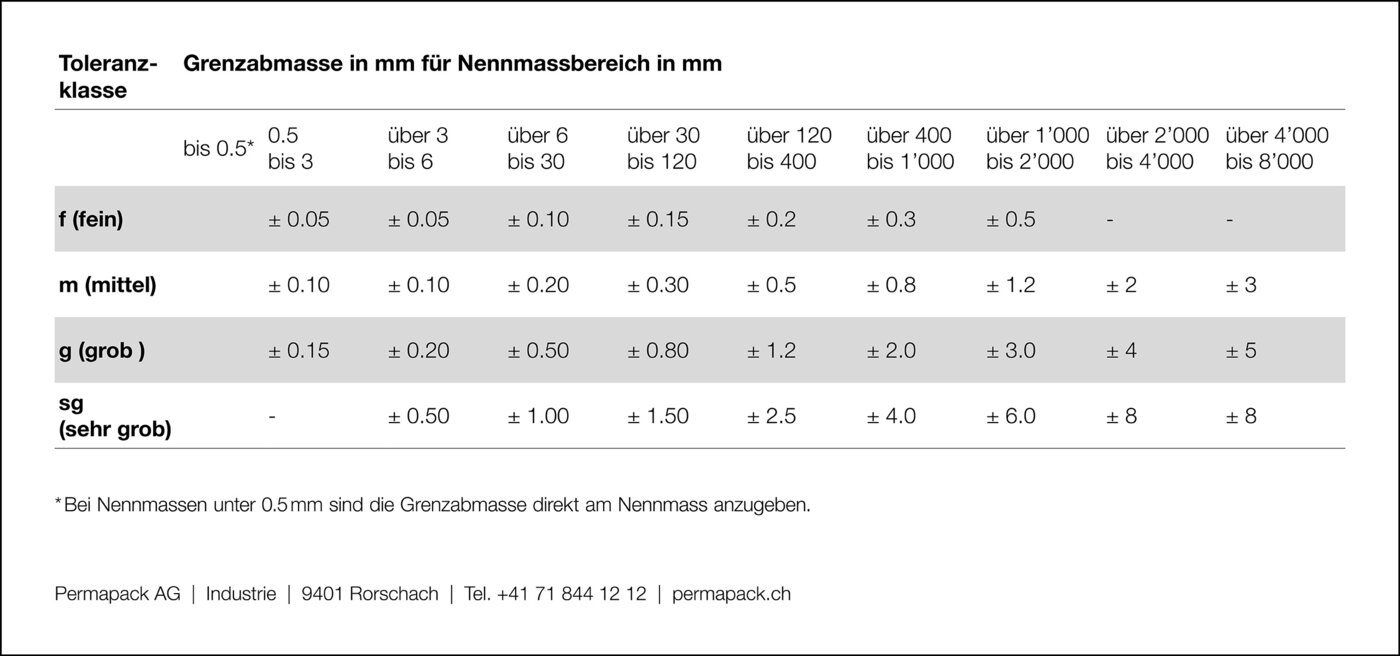

Tabelle 1: Toleranzen bei Längenmassen

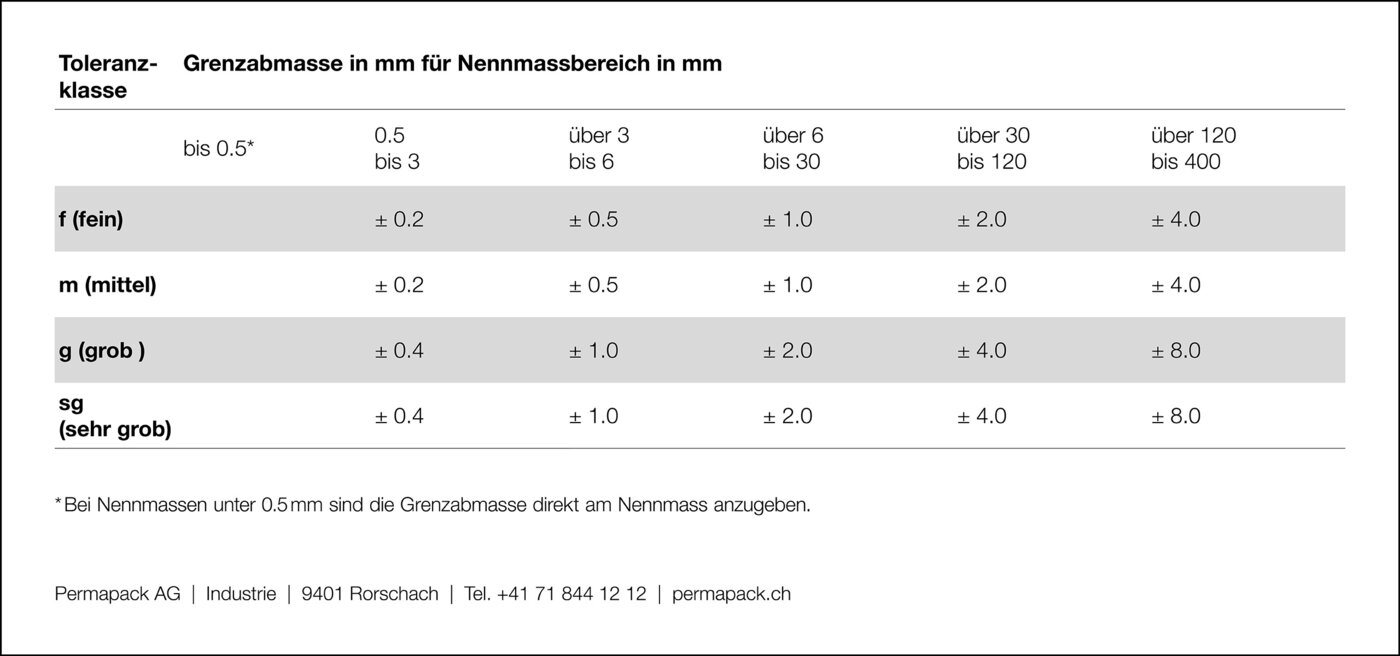

Tabelle 2: Grenzwerte für Rundungshalbmesser und Fasenhöhen

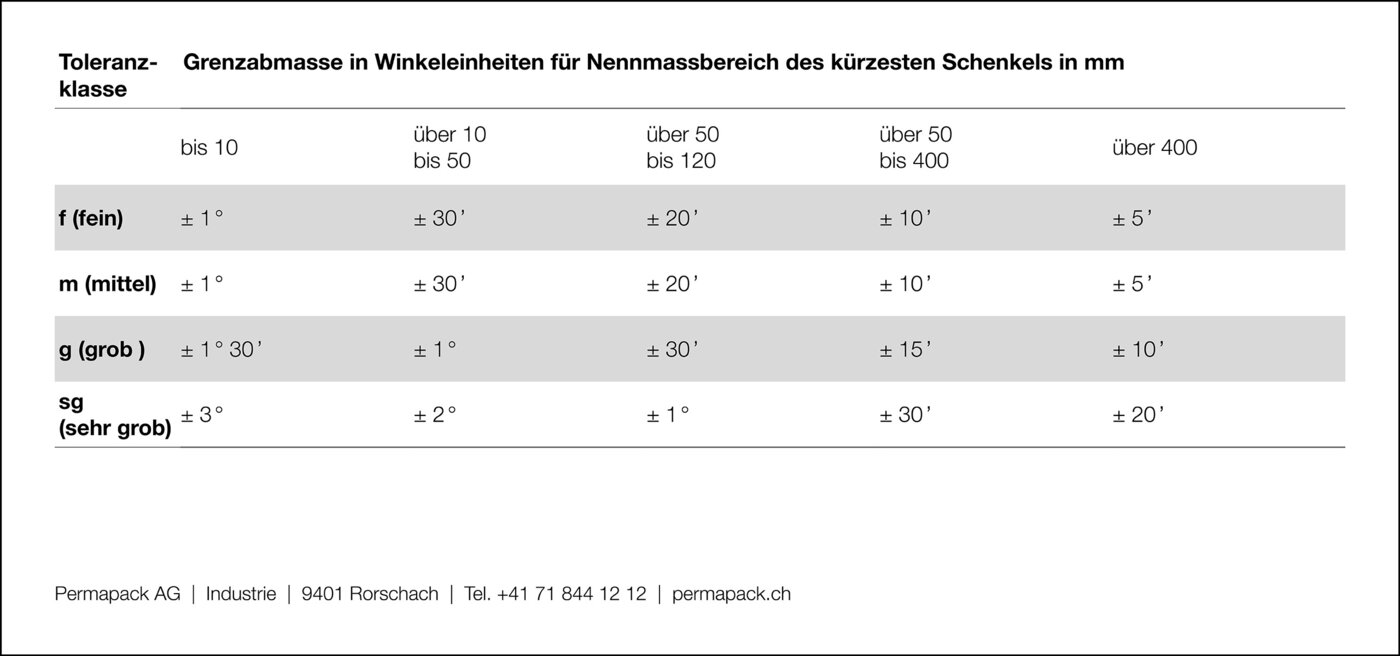

Tabelle 3: Toleranzen bei Winkeleinheiten des kürzesten Schenkels
Toleranzen für Zuschnitte und Formstanzteile aus Schaumstoff
Werden Formstanzteile aus Schaumstoff gefertigt, wird bei uns nach der Norm DIN 7715 Teil 5, Klasse 3 gearbeitet.
Detaillierte Toleranzmasse finden Sie in der folgenden Tabelle.

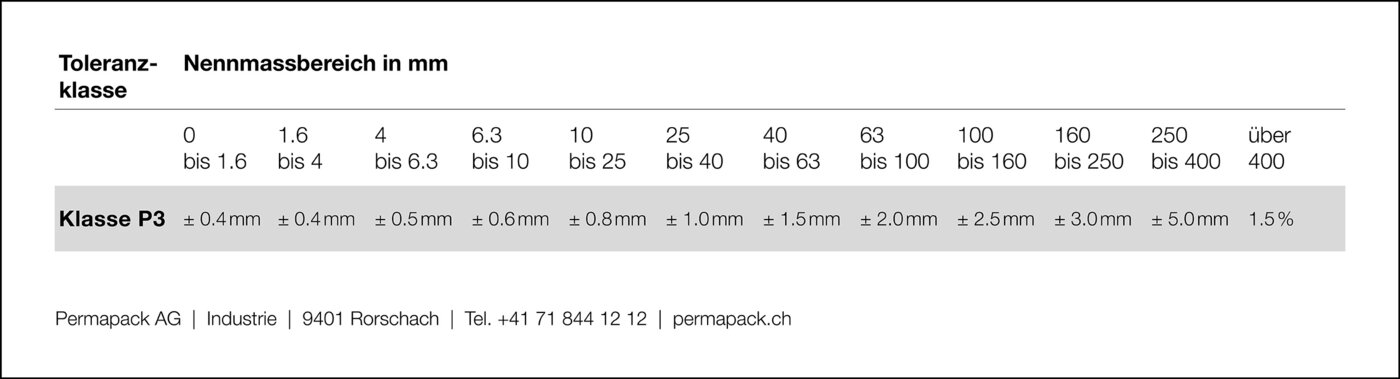

Tabelle 4: Toleranzen für Schaumstoff-Teile
